垃圾压缩中转箱;压台油缸、中闸门油缸、挂箱油缸、散料推料油缸、升降油缸、推箱油缸、前门油缸、块料推料油缸实现的动作以及设计说明。

8fcf160b-a1fc-49a0-8ab0-84a2deef53a3 (1).jpg707a6c49nb10b99e2e5c6&690.jpg水平式垃圾压缩中转站.jpg平推水平式垃圾压缩中转站.jpg

不同垃圾压缩站设备八大油缸实现的动作以及设计说明

 铰剪式垃圾压缩中转站、水平式垃圾压缩中转站、可压缩旋臂地埋式垃圾中转站、预滤式垃圾压缩中转站设备、地下升降式压缩垃圾站、整体移动式垃圾压缩设备、龙门式压缩地下储存垃圾中转站、水平式垃圾压缩中转设备(侧上料)、水平式垃圾压缩中转设备(后上料)、双作用液压油缸垃圾压缩站、三缸四柱垂直式垃圾压缩中转站、车载式可移动垃圾压缩中转箱;压台油缸、中闸门油缸、挂箱油缸、散料推料油缸、升降油缸、推箱油缸、前门油缸、块料推料油缸实现的动作以及设计说明

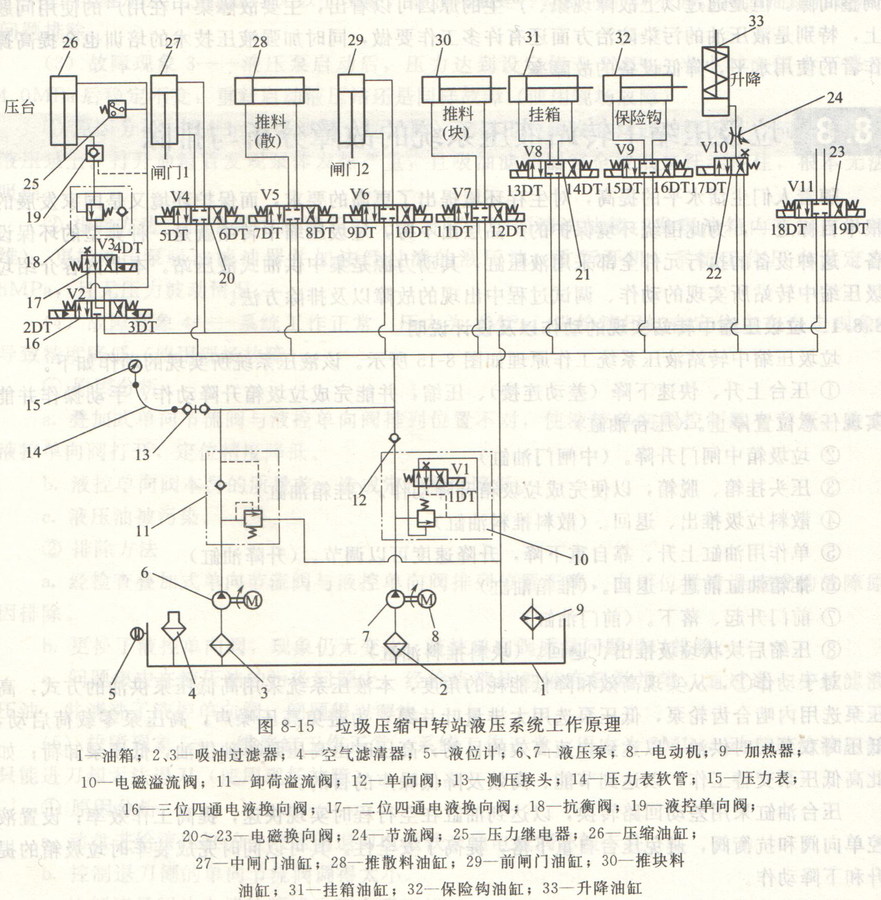

 垃圾压缩中转站,液压系统工作原理如图所示。三垃圾压缩中转站液压系统所实现的动作如下。

 ①重力挤压缩压台上升、快速下降(差动连接)、压缩,并能完成垃圾箱升降动作,手动操作电源控制开关,并能实现任意位置停止。(压台油缸)

 ②地埋式垃圾箱中闸门升降。(中闸门油缸)

 ③方形压头挂箱、脱箱,以便完成垃圾箱升降动作。(挂箱油缸)

 ④散料垃圾推出、重力作用挤压退回。(散料推料油缸)



  ⑤单作用油缸上升、靠自重下降,升降速度可以调节。(升降油缸)

  ⑥推箱油缸前进、退回。(推箱油缸)

  ⑦前门升起、落下。(前门油缸)

  ⑧压缩后块状垃圾推出、退回。(块料推料油缸)

关于垃圾压缩中转站动作①从实现正常快速作业和降低能耗节约成本的角度考虑,垃圾压缩中转站液压系统采用高低压泵供油的方式,高压泵选用内啮合齿轮泵,低压泵选用大排量叶片泵;为避免高压噪声,高压泵零载荷启动,低压时双泵同时供油,以达到快速额定的目的;高压时由高压泵单独供油,低压泵卸荷;相互时间差作用设置可以达到高低压泵交替工作,以达到环保节能、低耗损额定及降低噪声的目的。

压台油缸采用差动回路转换,以达到油缸在空行程时实现快速,提高反复回程工作效率;设置液控单向阀和抗衡阀,避免升降压台自重下落,提高了可靠安全性。其可以同时完成装车时,垃圾箱的提升和下降动作。

对于动作②~⑧项,均由各自单独的液压换向阀控制回路来实现,其中第⑤项为单作用油缸升降,升降速度可以调节。增设了一组换向阀⑨以备用。

由于用户在有些地区,考虑到中部以北冬季寒冷因素,液压系统增加了液压油加热及温控装置。
